Razvodni ormar peći

Danyang Dingfeng Industrial Furnace Co., Ltd. jedan je od najpouzdanijih proizvođača i dobavljača razvodnih ormara za peći u Kini. Ako idete na veleprodaju izdržljivog razdjelnog ormara za peći proizvedenog u Kini, dobrodošli ste da dobijete cjenik iz naše tvornice. Svi prilagođeni proizvodi su visoke kvalitete i niske cijene.

Definicija proizvoda

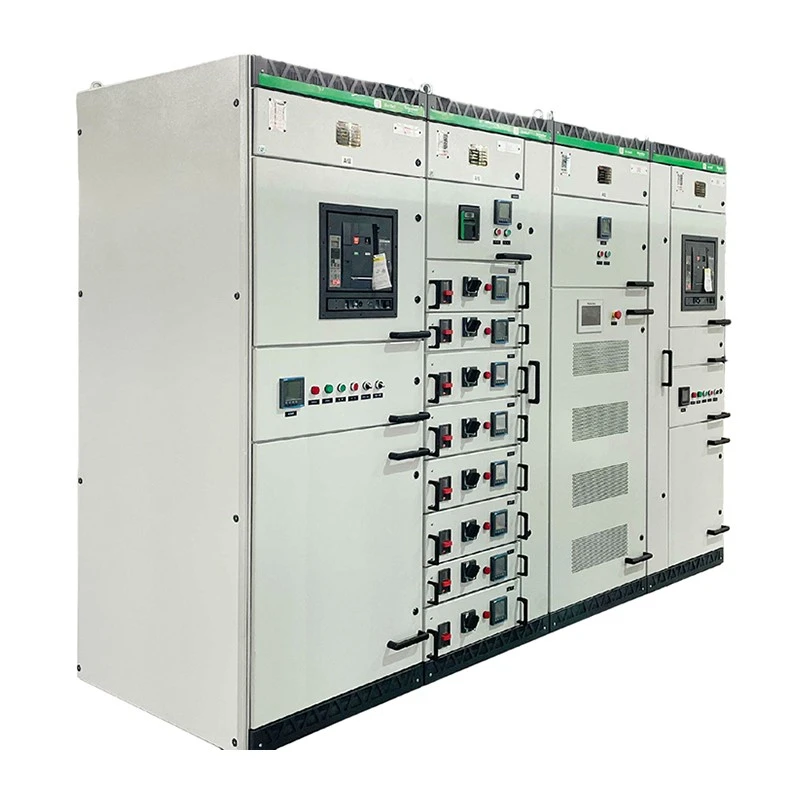

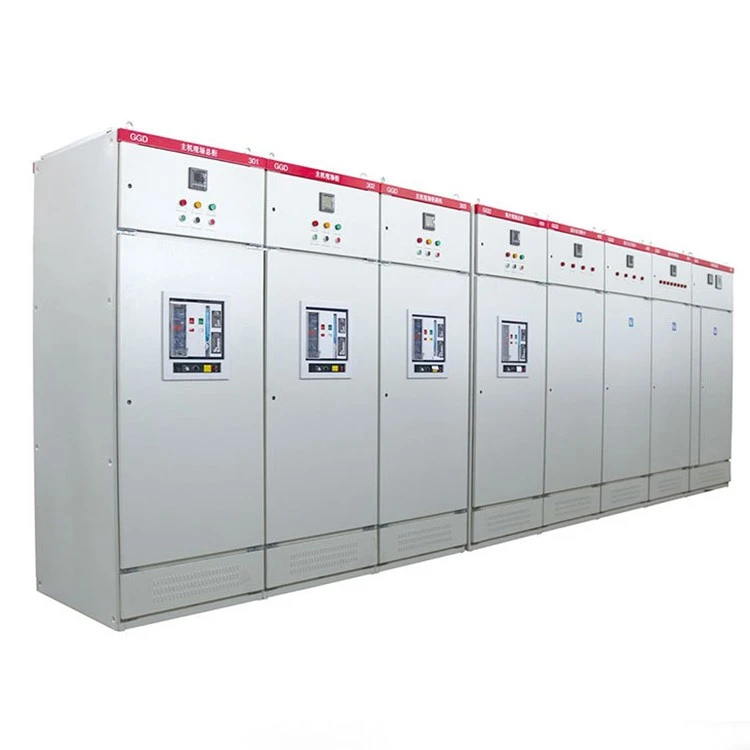

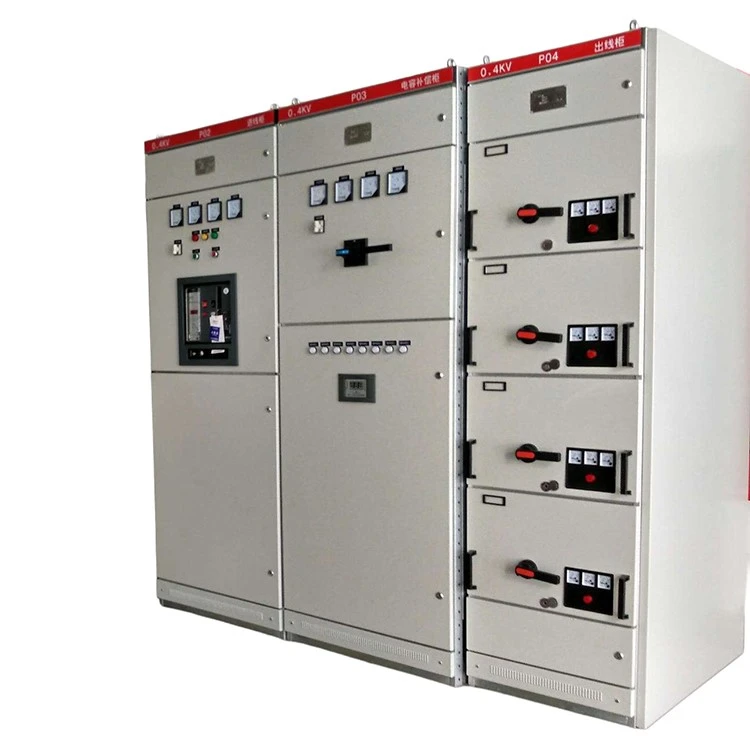

Razvodni ormarić peći je električna ploča koja preuzima glavnu snagu i dijeli je na sve komponente peći – grijaće zone, motore, ventilatore, vakuumske pumpe, kontrole. Zamislite to kao središte napajanja. Bez toga ništa ne dobiva struju.



Ormarić se nalazi između glavne opskrbe vašeg postrojenja i peći. Osigurava da svaka komponenta dobije pravu količinu energije i štiti sve kada nešto pođe po zlu.

Princip rada



Razvodni ormarić peći spaja se izravno na glavno napajanje vašeg objekta – 10kV, 6kV ili 380V/480V trofazno, što god imate. Napajanje dolazi kroz glavni prekidač. To je vaš glavni prekid veze. Odatle ide do sabirnica, a zatim do pomoćnih prekidača za svaki izlazni krug.



Ti izlazi napajaju grijaće elemente (često preko regulatora snage u kontrolnom ormariću), cirkulacijske ventilatore, motore za gašenje, vakuumske pumpe i sustave hlađenja.



Unutar ormarića imate osigurače, kontaktore i toplinske releje. Štite od kratkog spoja, preopterećenja i gubitka faze. Ako grijač dođe do kratkog spoja, prekidač se aktivira. Ako se motor ventilatora pregrije, termalni relej se otvara.

• Podnosi veliku snagu.Ovi ormari upravljaju opterećenjima od nekoliko stotina kilovata do nekoliko megavata. Tipična kutijasta peć od 2 metra troši možda 150 kW. Velika vakuumska peć za superlegure može povući 2 MW. Razvodni ormar peći mora to podnijeti bez samog kuhanja.
• Zaštita kruga.Prekidači visokog-prekidnog-kapaciteta, osigurači, zaštitnici od prenapona. Oni štite peć i vašu instalacijsku rešetku. Kratki spoj na grijaćem elementu može potegnuti tisuće ampera. Prekidač se mora brzo otvoriti – za većinu industrijskih peći specificiramo prekidače s prekidnim kapacitetom od najmanje 50 kA.
• Distribucija snage.Bakrene sabirnice i stezaljke. Sabirnice moraju biti odgovarajuće veličine - premale i zagrijavaju se. Peć od 1 MW treba sabirnice najmanje 80 mm x 10 mm, ovisno o vrsti bakra. Malo smo ih povećali zbog sigurnosti. Priključni blokovi trebaju podnijeti snagu struje. Labav spoj postoji opasnost od požara.
• Sigurnost i izolacija.Kućište je zatvoreno – obično IP54 ili IP65. To sprječava prašinu i vodu. Sigurnosne blokade sprječavaju otvaranje vrata dok je glavna sabirnica pod naponom. Operater ne bi trebao moći dotaknuti ništa unutra osim ako je struja isključena. Vidio sam ormare s premoštenom blokadom. To je nesreća koja čeka da se dogodi.
• Dobre komponente.Koristimo Schneider, ABB, Siemens ili slično. Nema jeftinih stvari. U vrućem, prašnjavom postrojenju, jeftini kontaktori se zavaravaju. Tada ne možete isključiti grijač. To je loše.
• Upravljanje toplinom.Visoka struja stvara toplinu. Kabinetu je potrebna ventilacija. Za male ormariće samo otvori i ventilator. Za velike, klima. Jedan kupac imao je kabinet od 2 MW sa samo dva mala ventilatora. Sabirnice su se dovoljno zagrijale da su izgubile boju. Dodana AC jedinica. Problem riješen.

Prijave



Oprema za toplinsku obradu, sustavi vakuumskih peći, industrijski grijaći vodovi, metalurška i proizvodna postrojenja.

• Prilagodba
• Industrijska peć Dingfeng. Gradimo prema vašim potrebama.
• Inteligentno praćenje snage
• Daljinsko upravljanje napajanjem – IoT integracija ako to želite
• Praćenje potrošnje energije
• Automatsko prebacivanje snage
• Centralizirana distribucija s više-peći
• Filtriranje harmonika – nekim je postrojenjima potrebno za kvalitetu električne energije
• Temperaturno-kontrolirano hlađenje ormarića
